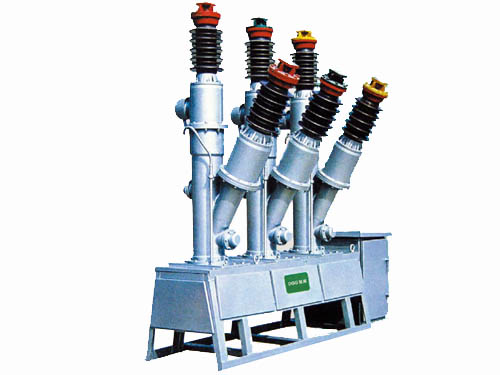

高壓斷路器系列
首頁 > 產品中心 > 一次設備 > 高壓斷路器系列
|
序號 |
名稱 |
單位 |
數據 | ||
|
1 |
額定頻率 |
Hz |
50 | ||
|
2 |
額定電壓 |
KV |
40.5 | ||
|
3 |
額定電流 |
A |
1600 |
2000 | |
|
4 |
額定短路開斷電流 |
kA |
25 |
31.5 | |
|
5 |
額定短路關合電流(峰值) |
63 |
80 | ||
|
6 |
額定短時耐受電流(熱穩定電流) |
25 |
31.5 | ||
|
7 |
額定峰值耐受電流 |
63 |
80 | ||
|
8 |
額定失步開斷電流 |
63 |
80 | ||
|
9 |
額定短路持續時間 |
s |
4 | ||
|
10 |
額定短路開斷電流開斷次數 |
次 |
15 |
10 | |
|
11 |
額定絕緣水平 |
相間、對地（干試） |
KV/min |
95/1 | |
|
相間、對地（濕試） |
80/1 | ||||
|
斷口（干試） |
118/1 | ||||
|
輔助回路對地 |
2/1 | ||||
|
12 |
額定雷電沖擊耐受電壓 |
相間、對地 |
KV |
185 | |
|
斷口 |
KV |
215 | |||
|
13 |
合閘時間 |
ms |
≤100 | ||
|
14 |
分閘時間 |
ms |
≤70 | ||
|
15 |
額定操作順序 |
|
O－0.3s—CO－180s—CO | ||
|
16 |
額定開合單個電容器組電流 |
A |
400 | ||
|
17 |
SF6年漏氣率 |
% |
≤1 | ||
|
18 |
SF6氣體水份含量（ppm，20℃時表壓) |
ppm（V） |
≤50 | ||
|
19 |
SF6氣體額定壓力（20℃時表壓) |
Mpa |
0.45 | ||
|
20 |
SF6氣體閉鎖壓力（20℃時表壓) |
Mpa |
0.4 | ||
|
21 |
配CT14型彈簧操動機構的額定操作電壓 |
V |
AC220 | ||
|
合閘線圈、分閘線圈電壓 |
V |
AC220、DC220、DC110 | |||
|
儲能電機電壓 |
V |
AC220、DC220 | |||
|
22 |
機械壽命 |
次 |
3000 | ||
|
23 |
SF6氣體重量 |
kg |
8 | ||
|
24 |
斷路器(包括操作機構)重量 |
1400 | |||
|
注: 若海拔高于1000m， 則額定絕緣水平應進行相應修正。 | |||||
